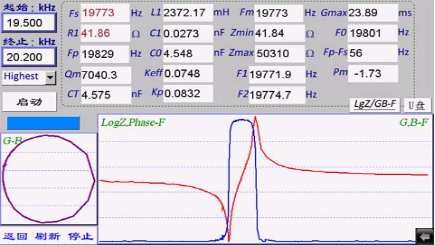

1， 觸摸屏操作界麵：

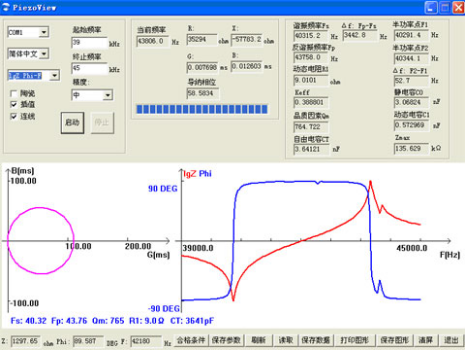

2,計算機操作界麵圖:
本儀器主要用於壓電器件和設備的檢測，是對壓電器件和設備進行測量和分析的綜合性解決方案，可以既快又方便地評估和測試壓電器件的參數特性。
阻抗分析儀是根據超聲設備生產過程中一些無法直觀看到的，但對產品質量卻有重要影響的技術指標，進行測量的一種可取代進口儀器的一種設備。他的特點是：易用、指標和圖形相結合、參數準確、價格低廉、對生產的可指導性非常強等。
阻抗分析儀主要適用對象為各類超聲器件阻抗特性的測量，包括：壓電陶瓷、換能器、超聲清洗機、超聲塑焊機、水聲、磁致伸縮材料、超聲粉碎機、超聲霧化、超聲潔牙、倒車雷達、超聲測距、超聲乳化、超聲除垢、超聲馬達等等所有使用超聲的設備。
對壓電器件的進行阻抗測量是正確使用器件的前提條件。對於壓電器件，通過阻抗分析儀可以得到其主要參數，包括：諧振頻率Fs、反諧振頻率Fp、半功率點F1與 F2、最大導納Gmax、靜電容C0、動態電抗R1、動態電容C1、動態電感L1、自由電容CT、自由介電常數、機械品質因素Qm、機電耦合係數Keff、Kp、K31、K33等，並可以繪製壓電器件的五種特性曲線（導納特性圖、阻抗特性圖、導納極坐標圖、阻抗極坐標圖、對數坐標圖）。
